نمایندگی رسمی فروش پي ال سي اسمارت مشابه لوگو زيمنس Smart Logo PLC

















+ نوشته شده در  پنجشنبه سیزدهم آذر ۱۳۹۳ساعت 15:32  توسط arash moghaddasi  |

اسمارت لوگو از سال 1389 رسما وارد بازار صنعتی برق و الکترونیک شد.متاسفانه گروهی سودجو به علت کاهش سودشخصی خود این محصول را تخریب کرده و سعی در به کنار زدن این محصول را داشتن که این مطلب انگیزه تیم طراحی ، تولید ،مدیریت ،تبلیغات و فروش را بیشتر کرده و همواره در مسیر پیشرفت این محصول بومی قدم بر میداشتند که امروز با افتخار بگویند که این محصول مشتری های بسیار خوب در خارج از کشور از جمله عراق، ترکیه،کره جنوبی و همچنین مصرف کننده های معتبر از جمله فرودگاه امام خمینی ، پالایشگاه قشم و سرخون بوشهر ، مخابرات تهران و ... را دارا میباشد و همواره در تلاش برای بهبود و پیشرفت در زمینه اتوماسیون صنعتی ایران میباشد.

امیداست باحمایت ازاین صنعت نوپا و بومی ایرانی ، ما را همراهی کنید.

با سپاس

ارش مقدسی

+ نوشته شده در  جمعه یازدهم اردیبهشت ۱۳۹۴ساعت 12:24  توسط arash moghaddasi  |


ارسال محصول به شرق تهران و لاله زار تهران به صورت رایگان میباشد





قیمت اسمارت لوگو یک سوم قیمت لوگو زیمنس



پی ال سی لوگو اسمارت  8 ورودی و 4 خروجی به قیمت 115000 تومان

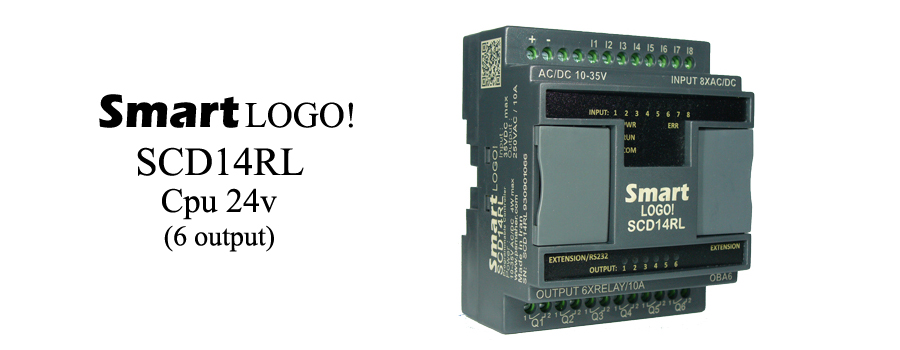

پی ال سی لوگو اسمارت 8 ورودی و 6 خروجی 135000 تومان

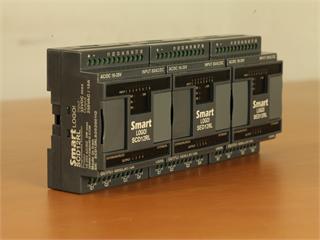

ماژول اضافه 8 به 4 به قیمت 100000  تومان



ماژول اضافه 8 به 6 به قیمت 120000  تومان



کابل پروگرمر به قیمت 40000 تومان

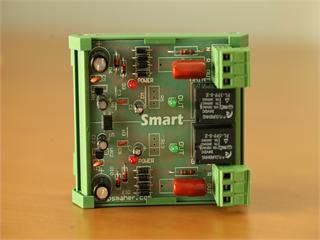

کارت چنج اور بین برق شهر و ژنراتور با الویت برق شهر به قیمت 40000 تومان

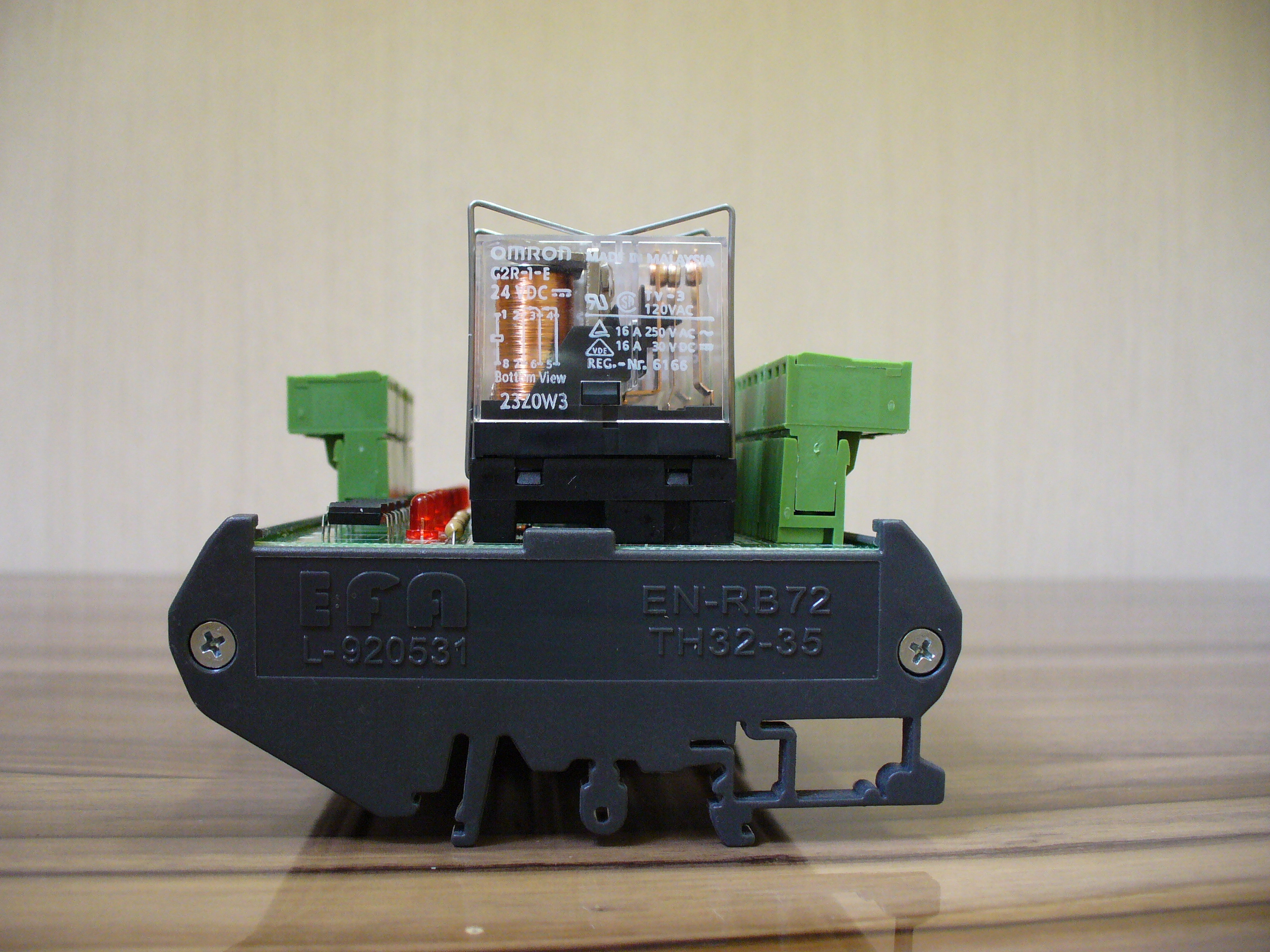

کارت رله (2 کاناله) 10 امپر مثبت و منفی مشترک به قیمت 25000 تومان



کارت رله (4 کاناله) 10 امپر مثبت و منفی مشترک به قیمت 40000 تومان



کارت رله (4 کاناله) 16 امپر مثبت و منفی مشترک به قیمت 65000 تومان



کارت رله (4 کاناله) 25 امپر مثبت و منفی مشترک به قیمت 65000 تومان

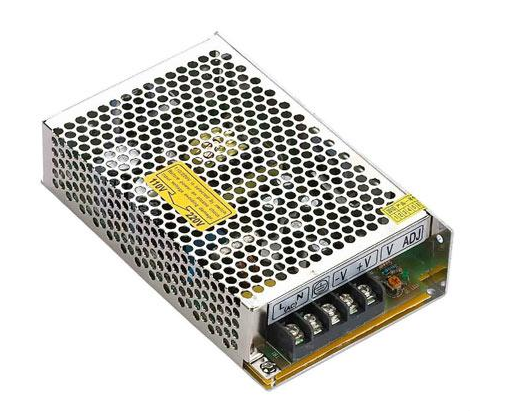

پاور صنعتی 24 ولت 1 امپر به قیمت 30000 تومان



پاور صنعتی 24 ولت 2 امپر به قیمت 35000 تومان



پاور صنعتی 24 ولت 3 امپر به قیمت 40000 تومان



پاور صنعتی 24 ولت 4 امپر به قیمت 45000 تومان



پاور صنعتی 48 ولت 3 امپر به قیمت 45000 تومان



در صورت نیاز به لوازم جانبی اتوماسیون با ما تماس بگیرید



شماره تماس :

021-33300645

09127957134

 با تشکر:ارش مقدسی

+ نوشته شده در  چهارشنبه بیست و ششم فروردین ۱۳۹۴ساعت 13:29  توسط arash moghaddasi  |

    پی ال سی ایرانی

با توجه به نیاز روز افزون جوامع بشری در طراحی ،کنترل و مانیتورینگ فرآیند های صنعتی وهمچنین پیچیدگی طراحی مدارات الکترونیکی مطابق با استانداردهای جهانی شرکت های بزرگ الکترونیکی را بر آن داشت تا نیازهای اتوماسیون مهندسان علوم مختلف رابه صورت ماژول های از پیش طراحی شده در اختیار آنان قراردهند.این موضوع باعث به وجود آمدن سیستم های اتوماسیون صنعتی شد که توانائی کنترل فرآیندهای صنعتی را دارا بودند.

سیستم های اتوماسیون صنعتی شامل واحدهای اندازه گیری ، کنترل ، محرک و نمایش می باشد .

1.واحد اندازه گیری

دراین واحد وضعیت مراحل مختلف پروسه به وسیله سنسورهای حساس به پارامترمورد نظر مانند دما ، فشار ، دبی و ... به سیگنال الکتریکی تبدیل می شود ، بنابراین این سیگنال توسط واحد کنترل قابل دریافت خواهد بود.

2.واحد کنترل

قطعات قابل برنامه ریزی یا همان  PLC : Programmable Logic Controller ها در این واحد قرار دارند که با توجه به الگوریتم پروسه کنترلی و مقادیر اندازه گیری شده توسط سنسورها فرامین کنترلی را صادر می کنند.

3.واحد نمایش

این واحد در ارتباط بصری با کاربر خواهد بود ، بنابراین شخص استفاده کننده می تواند مراحل مختلف پروسه صنعتی ، مقادیر اندازه گیری شده ، هشدارهای طراحی شده در فرآیند و دیگر تنظیمات سیستم را مشاهده کرده وحتی اگر نیاز باشد تنظیمات پروسه کنترلی را به روز رسانی نماید.صفحه های نمایش  HMI : Human Machine Interface  در این واحد مورد استفاده قرارمی گیرد.

4.واحد محرک

فرمانهای صادر شده توسط واحد کنترل جهت هدایت فرآیند صنعتی دراین واحد به پروسه کنترل اعمال می شود.این واحد شامل موتور ، پمپ ، شیرهای مکانیکی و... خواهد بود .

موضوع بحث این مقاله  قطعات قابل برنامه ریزی  (PLC) هاست این قطعات کامپیوترهای صنعتی هستند که به جرات مهمترین عنصر در کنترل فرآیند های صنعتی می باشند. شرکت های تولید کننده این قطعات جهت برنامه ریزی و راه اندازی این محصولات نرم افزاری را در اختیار کاربران قرار می دهند تا آنان برنامه مورد نظر خود را در داخل نرم افزار مربوطه طراحی کرده و در پایان بروی PLC  ها بار گذاری نمایند.هر کدام از این شرکت ها برای جذب مشتری بیشتر سعی می کنند برنامه نویسی برای محصولات خود را ساده تر کنند. به عنوان مثال برای داشتن یک تایمر 5 ثانیه در نرم افزار زیمنس به راحتی با اضافه کردن یک بلوک Timer در صفحه برنامه و تنظیم مقدار زمان بروی 5 ثانیه PLC دارای یک تایمر 5 ثانیه می شود و می توان از خروجی تایمر به هر نقطه ای فرمان صادر کرد.

نرم افزار LOGO! Soft Comfort زیمنس جهت برنامه ریزی و راه اندازی PLC های سری LOGO! زیمنس به کار گرفته می شود ، این برنامه یکی از قدرتمند ترین نرم افزارها برای برنامه نویسی می باشد. مدل های مختلفی از این محصولات و شرکت های تولید کننده بسیاری با برندهای متفاوت در بازار اتوماسیون صنعتی کشور مشغول فعالیت می باشند اما همیشه جای یک برند ایرانی در میان این محصولات خالی بوده است . شرکت مهندسی اسمارت از سال 1380 در عرصه اتوماسیون و اجرای پروژه های صنعتی مشغول فعالیت می باشد.در همان سالهای آغاز فعالیت طراحی و تولید یک PLC با کیفیت ایرانی در اهداف کلان شرکت قرار گرفت و مسئولین امر جهت فراهم کردن شرایط طراحی و تست این محصول تلاش هائی را آغاز کردند.به حمدالله در سال 1387 اولین نمونه آزمایشگاهی محصول آماده تست شد ، در همان سال 50 عدد از این محصول بروی پروژهای مختلف شرکت نصب و در اختیار مشتریان قرار گرفت که هنوز هم به سلامت کامل پروسه کنترلی خود را دنبال می کنند.پس از آزمایشهای مختلف و تائید تست محصول به وسیله کاربران مختلف 1200 عدد از محصول در اختیار بازار محدودی از کاربران سیستم های اتوماسیون شرکت پویا صنعت قرار گرفت و ظرف مدت 8 ماه بروی پروژهای مختلف نصب و راه اندازی شده است. نتایج بدست آمده از تست های مختلف این محصول حکایت از یک محصول با کیفیت ایرانی دارد این موضوع مدیران ارشد شرکت را بر آن داشت تا از تولید انبوه این محصول حمایت کنند. برای عرضه گسترده در بازار ایران  متخصصان شرکت تصمیم گرفتند تا اولین PLC ایرانی با نرم افزارLOGO! Soft Comfort  شرکت زیمنس قابل برنامه ریزی شود بنابراین بخش بازرگانی شرکت جهت خریداری پروتکل های ارتباطی این برنامه اقدام نمود ودر تابستان 1389 اولین PLC ایرانی با قابلیت برنامه ریزی از طریق نرم افزار شرکت زیمنس به تولید انبوه رسید و به بازار اتوماسیون صنعتی کشور عرضه شد که تا به امروز 7000 عدد از این محصول روانه بازار شده است.

امید است با حمایت صنعتگران و متخصصان اتوماسیون صنعتی کشور زمینه پیشرفت این صنعت نوپای بومی را در داخل کشور فراهم اوریم

جهت مشاوره و کسب اطلاعات بیشتر میتوانید با ما تماس گرفته و یا در صورت نیاز  در شرکت از محصول ما دیدن فرمایید هدف ما همکاری متقابل و جلب رضایت مشتری است

با سپاس


نماینده فروش :ارش مقدسی

شماره تماس

021-33300645

09127957134

+ نوشته شده در  سه شنبه هجدهم فروردین ۱۳۹۴ساعت 12:52  توسط arash moghaddasi  |



کلید اتوماتیک

کلید اتوماتیک یا کلید کامپکت در واقع یک نوع سوئیچ حفاظتی است که برای کاربردهای سوئیچینگ و حفاظت مدار از آن استفاده می‌شود. با توجه به اینکه کلیدهای مینیاتوری نیز می‌توانند دو وظیفه سوئچینگ و حفاظت مدار را انجام دهند این سوال برای بسیاری از طراحان مطرح خواهد بود که چرا و چه زمانی باید از یک کلید اتوماتیک در مدار استفاده کرد. باید توجه داشت که با توجه به بالاتر بودن بهای کلیدهای اتوماتیک استفاده درست و به موقع از آنها می‌تواند تاثیر زیادی بر روی بهای تمام شده یک سامانه الکتریکی داشته باشد. برتری‌های مهم کلیدهای اتوماتیک نسبت به کلیدهای مینیاتوری در پایین ذکر شده است.



رنج جریانی

رنج جریانی یکی از خصوصیات مهم هر المان الکتریکی است. این خصوصیت تا حدودی بین برند‌ها مختلف است اما رنج رایج برای کلیدهای مینیاتوری بین 0.5 تا 63 آمپر است.در حالی که رنج جریانی کلیدهای اتوماتیک از 25 آمپر شروع شده و معمولا تا 1600آمپر ادامه پیدا می‌کند. در رابطه با رنج‌های مجاز کلیدهای اتوماتیک،گاهی در بین برند‌های مختلف تفاوتی دیده می‌شود برای آشنایی بیشتر با رنج‌های رایج در اینجا جدول جریانی کلیدهای اتوماتیک در دو برند Schneider Electric و ABB را خواهیم دید.



ABB- سری TMAX



Schneider Electric- سری NSX

سری T1 و T2

16A



قاب 100SX

16A

20A



25A

25A



32A

32A



40A

40A



50A

50A



63A

63A



80A

80A



100A

100A



قاب 160SX

125A

125A



160A

160A



قاب 250SX

200A

سری T3

200A



250A

250A



قاب 630SX

400A

سری T4

320A



630A

سری T5

400A



630A



سری T6

800A



1000A



سری T7

1250A



1600A




Schneider Electric- سری NS



800A



1000A



1250A



1600A



یکی دیگر از خصوصیات مهم دیگر کلیدهای کامپکت قابلیت تنظیم آنها برای رنج‌های متفاوت است. کلیدهای اتوماتیک معمولا دارای یک عقربه تنظیم در زیر کلید هستن که این امکان را به کاربر می‌دهد که میزان دقیق جریان عملکرد کلید را برای حفاظت حرارتی و مغناطیسی مشخص کند. این در حالی است که کلیدهای مینیاتوری دارای رنجی ثابت می باشند

قدرت قطع

گرچه در برند‌های متفاوت ممکن است خصوصیات کلیدها تا حدودی متفاوت باشد اما به طور کلی کلیدهای مینیاتوری با قدرت قطع بالا(25KA) به ندرت ساخته می‌شوند یا مورد استفاده قرار می‌گیرند, در حالی که قدرت قطع کلیدهای اتوماتیک در تمامی رنج‌ها (معمولا) بالای 25 کیلو آمپر است و تا 70 الی 100 کیلو آمپر نیز می‌رسد. از این سو محدودیت قدرت قطع در کلیدهای میناتوری استفاده از آنها را برای بارهایی که نیاز به قدرت قطع بالا دارند (بارهای غیر اهمی) محدود خواهد کرد.

نوع حفاظت

همانطور که می‌دانید کلیدهای مینیاتوری تنها دارای یک نوع حفاظت برای بار هستند,حفاظت مغناطیسی. این بدین معناست که کلیدهای مینیاتوری تنها در صورتی که خطای اتصال کوتاه رخ داده باشد مدار را قطع خواهند کرد. در سوی دیگر کلیدهای اتوماتیک میتوانند هر دو نوع حفاظت الکتریکی و حرارتی را برای بار ایجاد کنند. این قابلیت سبب خواهد شد که استفاده از کلیدهای میناتوری برای بارهای موتوری به شدت محدود شود (تنها برای بارهای بسیار کوچک).

تجهیزات جانبی

وسعت تجهیزات جانبی برای یک کلید اتوماتیک به مراتب از یک کلید مینیاتوری بیشتر است. این خصوصیت این قابلیت را به کلید می‌دهد که رنج وسیعی از حفاظت‌ها و نظارت‌ها را برای بار فراهم کند. گرچه کلیدهای میناتوری هم دارای تعداد محدودی از تجهیزات جانبی هستن اما اولا تهیه آنها به مراتب مشکل‌تر است و با توجه به بهای آنها استفاده از آنها مناسب نخواهد بود.

عملکرد در صورت بروز خطا

یکی از قابلیت‌های مهم کلیدهای اتوماتیک سه حالته بودن سوئیچ آنهاست, به این صورت که در صورت بروز خطا در یک کلید اتوماتیک کلید به جای قرار گرفتن در حالت قطع در حالت خطا قرار خواهد گرفت و این خصوصیت امکان مشاهده بروز قطعی مدار و بازشناختن علت آن (قطع دستی یا بروز خطا) را به ما خواهد داد. این درحالیست که کلیدهای میناتوری تنها دارای دو حالت عملکرد باز و بسته هستند.

قابلیت کنترل خودکار یا از راه دور

با اضافه کردن یک مکانیزم موتوری به کلید اتوماتیک می‌توان این قابلیت را برای آن به وجود آورد که از راه دور یا به وسیله یک سامانه الکتریکی باز یا بسته شود. گرچه بهای بالای آن استفاده از آن را به شدت محدود کرده اما کلیدهای میناتوری به هیچ عنوان دارای چنین قابلیتی نیستند و برای قطع و وصل از راه دور باید از کنتاکتور در مدار آنها استفاده کرد.

استاندارد

استاندارد 110 که معمولا از سوی طراحان به عنوان منبع مورد استفاده قرار می‌گیرد صریحا به این نکته اشاره کرده است که در یک تابلوی برق خروجی‌هایی که خود به یک تابلوی توزیع کننده کوچکتر متصل می‌شوند باید با کلید اتوماتیک حفاظت گردند. البته باید توجه داشت که استفاده از کلید میناتوری به عنوان حفاظت ورودی تابلوهای کوچک مجاز است.



با سپاس ارش مقدسی



+ نوشته شده در  دوشنبه دهم فروردین ۱۳۹۴ساعت 13:38  توسط arash moghaddasi  |

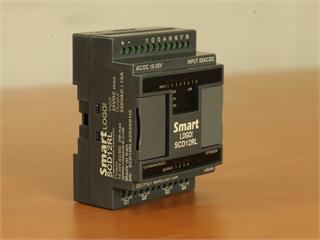

یکی از مدل های تولیدشده دستگاه اسمارت مدل RL یا (12V/24V) است.دراتنهای شماره سریال فوق،RL نماد 12V/24V ولت بودن این سیستم را نمایش میدهد.این مدل دارای ورودی های یونیورسال میباشد.یعنی تمام ورودی ها میتوانند به صورت انالوگ( 4 تا 20 میلی امپر ویا 0 تا 10 ولت)کار کنند و تصمیم کار کرد انها با برنامه نویس است.نکته بعدی حرف دوم سریال نامبر است که درمدل فوق حرف،C بیانگر CPU است و نشان دهنده ی این مطلب است که سیستم یک ماژول اصلی میباشد.گاهی اوقات این حرف راباE مشاهده میکنید که مخفف EXTENSION و نماد ماژول کمکی بودن سیستم است.

با سپاس

ارش مقدسی

+ نوشته شده در  پنجشنبه بیست و پنجم دی ۱۳۹۳ساعت 11:16  توسط arash moghaddasi  |

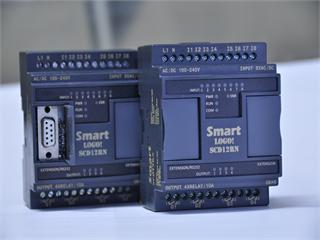

یکی از مدل های تولیدشده دستگاه اسمارت مدل RN یا (220V)است.در اتنهای شماره سریال،RN نماد 220 ولت بودن این سیستم میباشد.این مدل دارای تنها ورودی های دیجیتال است و با فاز برق شهر فرمان میگیرد.نکته بعدی حرف دوم سریال نامبر است که درمدل فوق حرف C ، نشان دهنده ی CPU است و بیانگر این است که سیستم یک ماژول اصلی میباشد.گاهی اوقات این حرف را با E مشاهده میکنید که مخفف EXTENSION و نماد ماژول کمکی بودن سیستم است.

+ نوشته شده در  پنجشنبه بیست و پنجم دی ۱۳۹۳ساعت 11:7  توسط arash moghaddasi  |

امروزه دراتوماسیون های صنعتی ،گلخانه ای ومسکونی پروسه کنترل همواره به صورت دائم کاربوده وباقطع برق نیز به روند کنترلی خود ادامه میدهند و دراین زمان ژنراتورها وظیفه برق رسانی به سیستم را برعهده دارند.اما نیاز است یک کنترل برروی خطوط انجام شود که ازقطع برق شهرمطلع وسیستم را به ژنراتورسویچ کند وهمچنین پس ازوصل مجدد برق شهر ژنراتور را از مدارخارج وسیستم رابه حالت اولیه خود بازگرداند.امروزه این فرایند اکثرا به صورت سنتی وبااستفاده ازرله وکنتاکتورهاوتایمرهاکنترل میگیردکه علاوه بربزرگ شدن مدار،هزینه رانیزافزایش میدهد.کارت چنچ اور این پروسه کنترل را به صورت کاملا الکترونیکی ودقیق وبا کمترین خطا وهزینه انالیزکرده و فرمان خروجی راصادرمیکند. اساس کاراین کنترلرنمونه گیری لحظه به لحظه ازخط تغذیه میباشد و این امر موجب افزایش کارایی مدار شده همچنین زمان سنجی نیزدراین سیستم براساس تکنولوژی نیمه هادی هاومدارات مجتمع میباشد که خرابی مکانیکی سیستم راکم و طول عمر ان را افزایش میدهد. علاوه براین محصول کاملابومی،باکیفیت بالا و ساخت مهندسان ایرانی است .و تمامی مراحل تست و کنترل کیفیت( QUC )را گذرانده است .

هدف ما کیفیت بالا ،همکاری متقابل و رضایت مشتری است

با سپاس ارش مقدسی

+ نوشته شده در  جمعه بیست و ششم اردیبهشت ۱۳۹۳ساعت 22:58  توسط arash moghaddasi  |

http://s5.picofile.com/file/8119839650/Adobe_US.exe.html

http://s5.picofile.com/file/8119839842/CDM_2_04_06.exe.html

درایور و اموزش نصب درایور را میتوانید از ادرس های فوق دانلود کنید

با سپاس

ارش مقدسی

+ نوشته شده در  شنبه بیست و سوم فروردین ۱۳۹۳ساعت 21:18  توسط arash moghaddasi  |

با سلام

امروزه بحث اتوماسیون در بین مهندسین برق و الکترونیک یک مبحث مهم تلقی شده و هر دو گروه سعی به کسب تجربه در این صنعت نوپا را دارند. هدف این مطلب اشنایی دانشجویان و علاقه مندان با مبحث اتوماسیون و پی ال سی مدل step7 میباشد .متاسفانه در بازار امروز مدل زیمنس به علت قیمت بالا طرفداران خود را از دست داده و مدل های DELTA و LG جایگزین ان شده اند اما به علت اموزش مشابه و پایه بودن مطلب برای اموزش اتوماسیون از مدل زیمنس در سیستم اموزشی دانشگاهی و فنی حرفه ای بهره میگیرند.امروز قست دارم جلد اول اموزش STEP7 را برای اموزش قرار بدهم که امیدوارم برای کاربران مفید باشد. این اموزش چارت اصلی اموزش فنی حرفه ای تهران میباشد. در هفته های اینده جلد دوم این کتاب را نیز در اختیار دوستان میگذارم.

http://s5.picofile.com/file/8118418442/Step7_maher_jeld1.pdf.html

با تشکر ارش مقدسی
